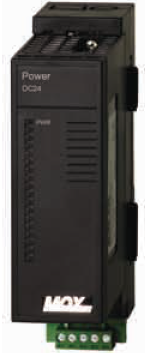

内容: 电源模块——MX603-4001

功能简介

MOX 603供电单元（PSU）为与之相连的MOX 603底座I/O模块和现场设备提供了干净稳定的供电。工业直流电源可接受24V直流输入并为互连的模块提供稳定的供电，同时外部24V直流供电可通过一个双冗余总线为模块供电的I/O提供电源。可在单排机架上安装多个MOX 603 PSU以保证实现所需的冗余。

应用
每排MOX 603 I/O模块至少需要一个MX603-4001供电模块，在对可靠性要求更高的情况下，还需再加一个MX603-4001模块，这样的配置可实现一些特殊应用的电源冗余。另外，MOX 603 I/O的双供电总线也提高了整个配置的可靠性。
在机架配置中，可以相互连接的MOX 603 I/O模块的最大数量受到两个因素的限制，通讯效率和供电需求。
为保证高效通讯，建议每个通讯处理器（CP模块）控制10个互连的I/O模块。

使用要点

MOX 603 PSU要有足够的电力才能为所有互连的I/O模块供电，建议采用24VDC，50W电源。

性能参数

供电	外部24VDC供电
供电总线能力	每条总线最大4A

环境参数

操作温度范围	-20~70 °C
存储温度范围	-40~85 °C
湿度（不凝结）	5~90%

机械参数

底座

宽度	40mm
宽度（带有接线条）	50mm
高度	140mm
高度（带有接线条）	150mm
深度	48.5mm

模块

宽度	40mm
高度	114mm
深度	80mm
深度（包括底座插头）	84mm
